مكان المنشأ: | شنتشن |
اسم العلامة التجارية: | Chuangyin |
إصدار الشهادات: | Test Report |
رقم الموديل: | CYR |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | negotiable |
تفاصيل التغليف: | التعبئة كرتون لمجموعات واحدة ، مجموعة واحدة بما في ذلك ثلاث قطع مع المكونات |
وقت التسليم: | في غضون 7 أيام |
شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
القدرة على العرض: | 36000،00pcs في السنة |
خاصية: | يعتمد مواد الكمبيوتر عالية الجودة | .الفولطية: | تيار متردد 660 فولت |
---|---|---|---|
درجة الحرارة المحيطة: | -30 ℃ - + 55 ℃ | ارتفاع: | ≤ 3000 م |
حفرة مستديرة: | تمرير بسبار | اعمال بناء: | مغلق بالكامل |
تسليط الضوء: | نوع المحولات الحالية busbar,المحولات الحالية جلبة |

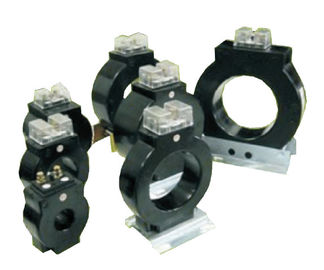

محولات التيار المنخفض المحولات الداخلية ذات مرحلة واحدة
1 المقدمة
محول الحالي يعتمد مواد الكمبيوتر عالية الجودة ، البناء الكامل المغلق ، يمكن أن تمر حفرة مستديرة بسبار ، أن تستخدم للسيطرة ، وحماية وقياس وظائف. محطات P1 و P2 الأولية والمحطات الثانوية S1 و S2 P1 و S1 مثل P2 و S2 (قطبية مطروحة).
2. المعلمة التقنية
1) تصنيف التيار الابتدائي: 5-3000A ؛ تقييمه الحالية الثانوية: 5A ، 1A
2). الفولطية المقدرة: AC 660V
3). التردد المقدر: 50-60Hz
4). درجة الحرارة المحيطة: -30 ℃ - + 55 ℃.
5). الارتفاع: ≤3000m
6). الجهد تحمل تردد الجهد (الغطاء والملف الثانوي): 3000V / 1min ، 50Hz
3. المعايير التقنية الرئيسية
قياس المحولات الحالية | ||||||||||||||||
نموذج رقم: | نسبة | فئة الدقة | عبء | البعد | ا | ب | C | د | ||||||||
CYRM1A0030 / 5C03C | 30/5 (Np = 3) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0060 / 5C03B | 60/5 (Np = 2) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0100 / 5C03 | 100/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0150 / 5C03 | 150/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM2A0200 / 5C05 | 200/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0250 / 5C05 | 250/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0300 / 5C05 | 300/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0400 / 5C05 | 400/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM3A0500 / 5C05 | 500/5 | 1 | 5 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A0600 / 5C05 | 600/5 | 1 | 5 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM4A0800 / 5C10 | 800/5 | 1 | 10 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM3A1000 / 5C10 | 1000/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM3A1200 / 5C10 | 1200/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A1600 / 5C15 | 1600/5 | 1 | 15 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM5A2000 / 5C15 | 2000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A2500 / 5C15 | 2500/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A3000 / 5C15 | 3000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM6A4000 / 5C15 | 4000/5 | 1 | 15 | RM6A | 138 | 175 | 38 | 45 | ||||||||
نموذج رقم: | نسبة | فئة الدقة | عبء | البعد | ا | ب | C | د | ||||||||
CYRP1B0100 / 5J03 | 100/5 | 5P20 | 3 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP1B0150 / 5J05 | 150/5 | 5P20 | 5 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP2B0200 / 5J05 | 200/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0250 / 5J05 | 250/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0300 / 5J05 | 300/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0400 / 5J10 | 400/5 | 5P20 | 10 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP3B0500 / 5J10 | 500/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B0600 / 5J07 | 600/5 | 5P20 | 7.5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP4B0800 / 5J07 | 800/5 | 5P20 | 7.5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP3B1000 / 5J10 | 1000/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP3B1200 / 5J15 | 1200/5 | 5P20 | 15 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B1600 / 5J15 | 1600/5 | 5P20 | 15 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP5B2000 / 5J15 | 2000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2250 / 5J15 | 2250/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2500 / 5J15 | 2500/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B3000 / 5J15 | 3000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 |
4. البعد:
