مكان المنشأ: | الصين |
اسم العلامة التجارية: | Shenzhen Chuangyin Co.,Ltd. |
إصدار الشهادات: | KEMA/Type test report |
رقم الموديل: | LZZBJ6-12Q (A) (B) |
الحد الأدنى لكمية: | 1 |
---|---|
تفاصيل التغليف: | الكرتون / الخشب الرقائقي |
حجم: | مصغرة | اللون: | أحمر عميق |
---|---|---|---|
الجهد االكهربى: | 12KV | تردد مصنّف: | 50/60HZ |
يقيس: | 0.2s | واقي: | 10p20 |
تسليط الضوء: | جلبة المحولات الحالية,محول التيار الداخلي |
نحن مصنع لمحول الصك.

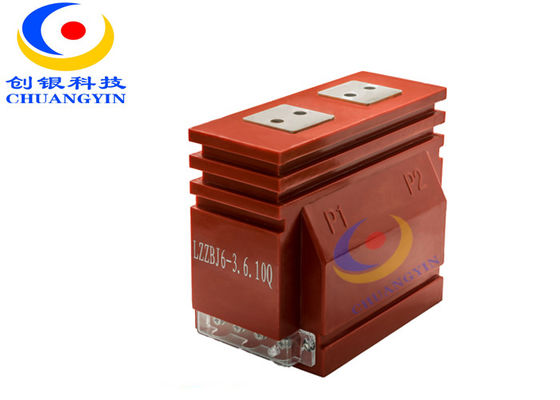

7.2kV / 12kV 1200/5 0.2s / 10p داخلي نوع جاف / راتنجات الايبوكسي نوع مرحلة واحدة المحولات الحالية
12kV داخلي مرحلة واحدة نوع الايبوكسي الراتنج
1. الوصف
Chuangyin نوع LZZBJ6-12Q (A) (B) محول الحالي ، عزل صب راتنجات الايبوكسي وبناء الدعم مغلق تماما ، يرفق اللفات الأولية والثانوية والنواة الحلقي في الجسم صب الراتنج الايبوكسي.
المنتج لديه اثنين من اللفات الثانوية (واحد لف اللف وملف واحد واقية).
يستخدم على نطاق واسع لقياس الطاقة الكهربائية الحالية ، والتردد الوقائي في نظام الطاقة مع التردد المقنن 50 هرتز أو 60 هرتز وأعلى جهد للمعدات 7.2 / 12kV.
2. المواصفات:
نسبة واحدة:
نسبة التحول تقييمه (ا) | الجمع بين فئات الدقة | الإخراج المقدر (VA) | FS | مؤسسة آنا ليند | تصنيف الحرارية الحالية قصيرة الأجل Ith (كيلو أمبير / S) | التيار الديناميكي المقنن (kA) | ||
قياس | محمي | |||||||
0.2 (S) | 0.5 | 10P | ||||||
5/5 | 0.2 (S) /0.2 (S) 0.2 (S) /0.5 0.2 (S) / 10P 0.5 / 10P | 10 15 | 15 | 15 | 5 (10) | 10 | 0.5 | 1.25 |
05/10 | 1 | 2.5 | ||||||
15/5 | 1.5 | 3.75 | ||||||
20/5 | 2 | 5 | ||||||
30/5 | 3 | 7.5 | ||||||
40/5 | 4 | 10 | ||||||
50/5 | 5 | 12.5 | ||||||
75/5 | 7.5 | 18.75 | ||||||
100/5 | 10 | 25 | ||||||
150/5 | 15 | 37.5 | ||||||
200/5 | 20 | 50 | ||||||
300/5 | 31.5 | 80 | ||||||
400/5 | 31.5 | 80 | ||||||
500/5 | 40 | 100 | ||||||
600/5 | 50 | 125 | ||||||
800/5 | 20 | 63 | 125 | |||||
1000/5 | 80 | 160 | ||||||
1250/5 | 80 | 160 |
نسبة مزدوجة:
نسبة التحويل المقدرة (A) | الجمع بين فئات الدقة | الإخراج المقدر (VA) | FS | مؤسسة آنا ليند | تقييم تيار حراري قصير الأمد Ith (kA / S) | التيار الديناميكي المقنن (kA) | ||
قياس | محمي | |||||||
0.2 (S) | 0.5 | 10P | ||||||
10-20 / 5 | 0.2 (S) /0.2 (S) 0.2 (S) /0.5 0.2 (S) / 10P 0.5 / 10P | 10 15 | 15 | 15 20 | 5 (10) | 10 15 20 | 1.5 | 3.75 |
20-40 / 5 | 3 | 7.5 | ||||||
50-100 / 5 | 8 | 20 | ||||||
100-200 / 5 | 15 | 37.5 | ||||||
200-400 / 5 | 30 | 75 | ||||||
400-800 / 5 | 63 | 130 | ||||||
500-1000 / 5 | 80 | 160 |
3. الرسم الخارجي:
ملاحظات:
عند الطلب يسعدنا أن نقدم المحولات وفقا لمعايير أخرى أو مع المواصفات الفنية غير القياسية.
الجودة هي ضمان ، سعر معقول ، مرحبا بكم في النظام ، طلب أو الوكيل.
والجدير بالذكر:
لدينا مصنع المنتجات كتالوج على النحو التالي:
محول الصك I. (نوع الايبوكسي الراتنج ، upto72.5kV)
أنا. LV & MV تيار / محول الجهد
ثانيا. محول الصك الإلكترونية / LPIT / الاستشعار سبليت الأساسية محول / روجوسكي لفائف
ثالثا. سبليت الأساسية محول الحالي / Rogowski لفائف
II. ملحقات الكابلات (EPDM ، upto42kV)
أنا. موصل منفصل IEC / IEEE
ثانيا. نظام اتصال Busbar
ثالثا. مكونات عزل المفاتيح الكهربائية
د. اكسسوارات الباردة الباردة يتقلص
شكر!
مرحبا بكم في Chuangyin (CY)!
نأمل وقت تسوق لطيف!
اتصل شخص: Mr. Dieky Lin
الهاتف :: +86 138 2379 0397
الفاكس: 86-0755-8600-0614
