| مكان المنشأ: | شنتشن |
| اسم العلامة التجارية: | Chuangyin |
| إصدار الشهادات: | Test Report |
| رقم الموديل: | LMZW4 (5) -0.72 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | التعبئة كرتون لمجموعات واحدة ، مجموعة واحدة بما في ذلك ثلاث قطع مع المكونات |
| وقت التسليم: | في غضون 7 أيام |
| شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
| القدرة على العرض: | 36000،00pcs في السنة |
| تطبيق: | خط AC | تردد مصنّف: | 50/60HZ |
|---|---|---|---|
| رزمة: | 80PCS / الخشب الرقائقي = 880 * 860 * 820mm | موقف التثبيت: | ارتفاع 2000m |
| مستوى العزل المقدر: | 0.72 / 3 / -KV | تقييم التيار الابتدائي: | ما يصل إلى 1500 ألف |
| تسليط الضوء: | نوع المحولات الحالية busbar,المحولات الحالية جلبة |
||

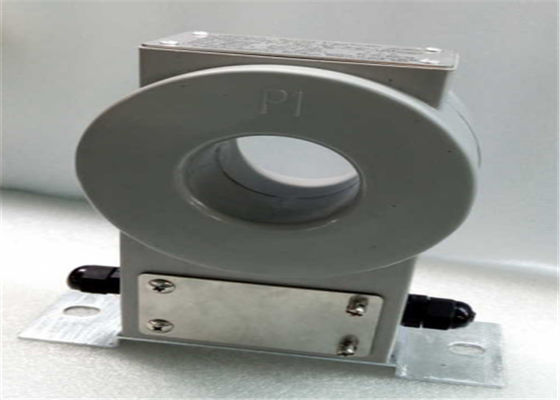

محول تيار خارجي LMZW3-0.72 راتنجات الايبوكسي AC 5A / 1A
1 المقدمة:
إن المحولات الحالية هي نوع بسبار نوع الصب المعزول في الهواء الطلق. يتم استخدامه لقياس التيار والطاقة الكهربائية وحماية التتابع في خط AC أو التردد المقنن 50 هرتز أو 60 هرتز ، الفولطية 600 فولت وأدناه.
يمكن تنفيذ المحولات الحالية وفقًا للمواصفة القياسية IEC 61869-1: 2007 و IEC 61869-2: 2012. أو IEC60044-1
معلومات تقنية
مستوى العزل المقدر: 0.72 / 3 / 10kV
التيار الأولي تقييمه: ما يصل إلى 1500A
التيار الثانوي تقييمه: 5A أو 1A
التثبيت الارتفاع: 2000 م
| نموذج | التيار الابتدائي تقييمه (a) | بحجم النافذه (مم) | المخرجات المقدرة (A) | فئة الدقة |
| LMZW4-0.72 | 200 | Φ75 | 5 | 0.5 |
| 300 | Φ75 | 5 | 0.5 | |
| 400 | Φ75 | 5 | 0.5 | |
| 500 | Φ75 | 5 | 0.5 | |
| 600 | Φ75 | 5 | 0.5 |
| نموذج | التيار الابتدائي تقييمه (a) | بحجم النافذه (مم) | المخرجات المقدرة (A) | فئة الدقة |
| LMZW5-0.72 | 400 | Φ100 | 5 | 0.5 |
| 500 | Φ100 | 5 | 0.5 | |
| 600 | Φ100 | 5 | 0.5 | |
| 800 | Φ100 | 5 | 0.5 | |
| 1000 | Φ100 | 5 | 0.5 | |
| 1200 | Φ100 | 5 | 0.5 | |
| 1500 | Φ100 | 5 | 0.5 |
ملاحظة: نسبة مزدوجة اختيارية
4 . رسم المخطط التفصيلي:
