| مكان المنشأ: | شنتشن |
| اسم العلامة التجارية: | Chuangyin |
| إصدار الشهادات: | KEMA,SGS,TUV,UL |
| رقم الموديل: | CY-EVPT2-36WC |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negetiable |
| تفاصيل التغليف: | 36000،00pcs في السنة |
| شروط الدفع: | L / C ، T / T ، D / P ، D / A ، ويسترن يونيون ، مونيغرام |
| القدرة على العرض: | 36000،00pcs في السنة |
| درجة العزل: | 36/70 / 170kv | الفولطية الأولية تقييمه: | 33000 / V3 |
|---|---|---|---|
| تقدير الجهد الثاني: | 10V | تكرر: | 50HZ/60HZ |
| مستمرّ output power: | 2W | Freequency: | 50Hz |
| تسليط الضوء: | محولات جهد متوسط ,محول جهد أحادي الطور |
||

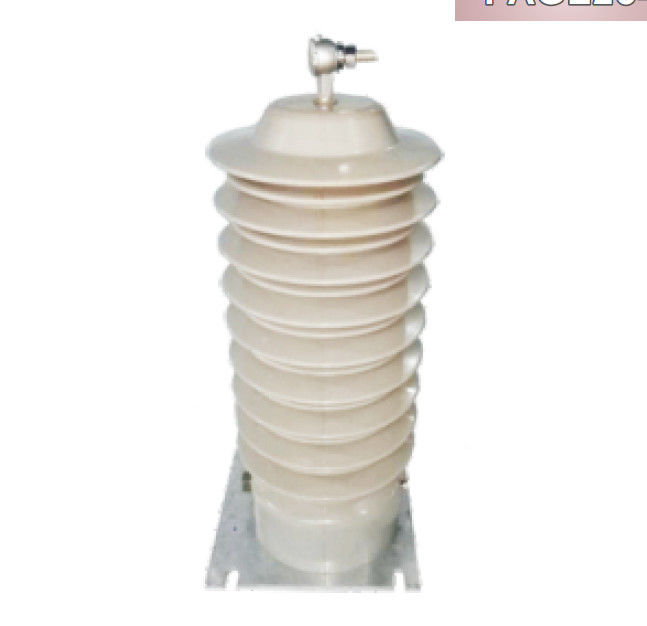

محول الجهد الكهربائي / محول الجهد الصك / الجهد الاستشعار / LPVT
1 مقدمة المنتج
CY-EVPT مستشعر الجهد الكهربائي المنخفض قابل للتطبيق على 36kV وأسفل الخطوط العلوية ، وتحويل الجهد العالي إلى AC الجهد المنخفض (24V وأدناه). لتوفير امدادات الطاقة لوحدة FTU ، DTU من شبكة التوزيع.
2. البيانات التقنية:
| بند | تخصيص | وحدة | البيانات | ||
| 1 | أم | كيلو فولت | 36 | ||
| 2 | تصنيف مستوى العزل | كيلو فولت | 36/70/170 | ||
| 3 | الفولطية الأولية تقييمه | الخامس | 33000 / V3 | ||
| 4 | تقدير الجهد الثاني | الخامس | 10V | ||
| اكتب | CY-EVPT2-36WC | ||||
| في نهاية المطاف الجهد | 36kV | ||||
| تصنيف مستوى العزل | 36/70 / 170kV | ||||
| الفولطية الأولية تقييمه | (33000 / V3) | ||||
| الجهد الثانوي | 10Vrms ± 10٪ | ||||
| انتاج الطاقة المستمر | 2W | ||||
| عامل الجهد المقنن | 1.2Un continuous | ||||
| تكرر | 50 هرتز | ||||
| نوع الموصل | الطيران سد الرصاص | ||||
| كابل | RVSP Shield Wire L = 10m (Cutomerized Length) | ||||
| اساسي | IEC 60044-7 | ||||
3. رسم المخطط التفصيلي:
