| مكان المنشأ: | متاح |
| اسم العلامة التجارية: | Chuangyin |
| إصدار الشهادات: | IEEE/ANSI,KEMA,CE |
| رقم الموديل: | JDZ10-11R |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | الخشب الرقائقي |
| القدرة على العرض: | 36،000،000 جهاز كمبيوتر شخصى في السنة |
| اكتب: | راتينج مبكسد | تردد مصنّف: | 50/60HZ |
|---|---|---|---|
| أعلى الجهد: | 12KV | تركيب: | الأماكن المغلقة |
| Standsrd: | IEEE / ANSI / IEC | اللون: | أحمر |
| تسليط الضوء: | محولات جهد متوسط ,محول جهد أحادي الطور |
||

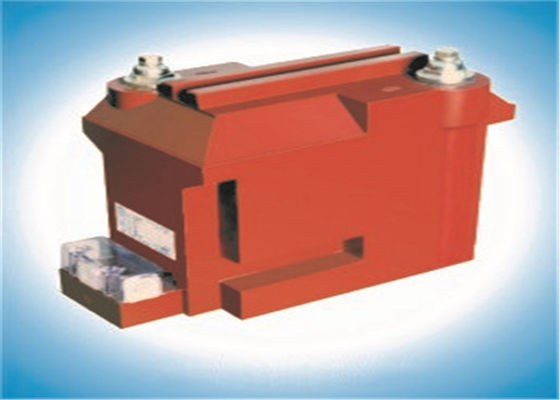

JDZ10-11R 12kV داخلي مرحلة واحدة الايبوكسي الراتنج نوع محول الجهد
وصف
يتم استخدام محول الجهد JDZ10-11R ، صب راتنجات الإيبوكسي والبناء المغلق بالكامل ، على نطاق واسع لقياس الطاقة الكهربائية الحالية ، والتردد الوقائي في نظام الطاقة أحادي الطور أو ثلاثي الطور بتردد 50 هرتز أو 60 هرتز وأعلى جهد لمعدات 12kV.
يعتمد القلب ألواح الصلب السليكونية المدلفنة على البارد. تم إخراج خط الجهد العالي الخارج من الملف الأولي من أعلى المنتج ؛ تم جلب خط المنتهية ولايته من متعرج الثانوية من الجانب المستعرض للمنتج. يتميز المنتج بميزة الموثوقية العالية والمغناطيسية المنخفضة للنواة والصيانة المجانية إلخ.
شروط الاستخدام
J: محول الجهد
د: مرحلة واحدة
Z: صب العزل
10: تصميم رقم
11: تقدير الجهد
R: مع الصمامات للحماية
المقياس التقني
1. تصنيف الجهد الأساسي: 11kV
2. الاتفاقيات الفنية القياسية مع IEC 60044-2: 2003 الجزء 2 محولات الصك - الجزء الثاني: محولات الجهد الحثي
| اكتب | تقييمه الابتدائي الجهد (kv) | تقدير الجهد الثانوي (kV) | الجمع بين فئات الدقة | الإخراج المقدر (VA) | الحد الحراري الحالي (VA) | مستوى العزل المقدر (kV) |
| JDZ10-11R | 11 | 0.1 0.11 | 0.2 | 25 | 600 | 12/28/75 |
| 0.5 | 50 | |||||
| 1 | 150 | |||||
0.1 / 0.1 0.11 / 0.11 | 0.2 / 0.2 | 15/15 | 300 | |||
| 0.2 / 0.5 | 15/30 | |||||
| 0.5 / 0.5 | 30/30 |
ملاحظات: عند الطلب يسعدنا أن نقدم المحولات وفقا لمعايير أخرى أو مع المواصفات الفنية غير القياسية.
الرسم الخارجي
