| مكان المنشأ: | شنتشن |
| اسم العلامة التجارية: | Chuangyin |
| إصدار الشهادات: | Test Report |
| رقم الموديل: | JDZX30-12B |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | التعبئة كرتون لمجموعات واحدة ، مجموعة واحدة بما في ذلك ثلاث قطع مع المكونات |
| وقت التسليم: | في غضون 7 أيام |
| شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
| القدرة على العرض: | 36000،00pcs في السنة |
| تحميل عامل الطاقة: | Cos = 0.8 (متخلفة) | خصوصية: | راتنجات الايبوكسي صب الجسم |
|---|---|---|---|
| تردد مصنّف: | 50/60HZ | الفولطية: | 36KV |
| تتزايد: | الأماكن المغلقة | ستاندرد المتوافقة: | IEC 60044-2 IEC 61869-1 & 3 |
| إبراز: | محولات الجهد المتوسط المتوسط ,محولات جهد أحادي الطور |
||

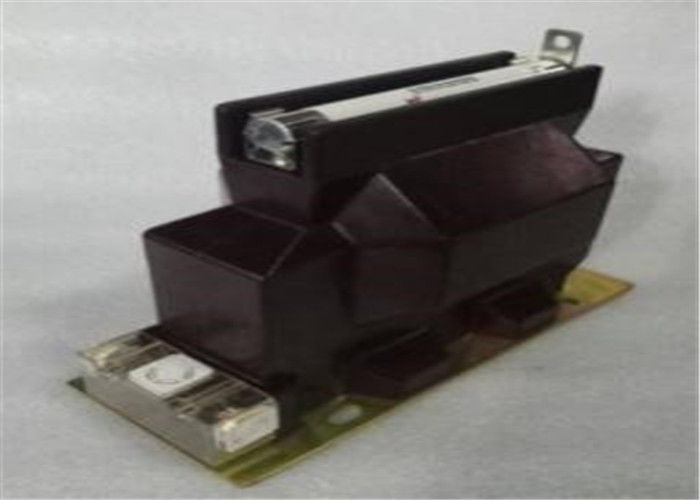

12kV داخليّ وحيد جوهر إيبوكسي راتينج نوع MV جهد محول
1 المقدمة:
محولات الجهد مع هيكل العزل المصبوب المغلق بالكامل ، اللولب الابتدائي والثانوي والنواة الحلقية المغلفة في جسم صب راتنجات الايبوكسي لمسافة زاحفة كبيرة ، مما يحسن مقاومة التلوث وأداء الرطوبة. يتم إستخدامه داخليًا لقياس الجهد والطاقة الكهربائية وترحيل الحماية في دائرة AC أحادية الطور أو ثلاثية الطور بتردد 50 هرتز أو 60 هرتز وأعلى جهد للمعدات 12kV.
2. البيانات الفنية:
موقع التثبيت: داخلي
التردد المقدر: 50/60 هيرتز
عامل قدرة التحميل: cosΦ = 0.8 (متخلف)
اتفاقيات المعايير الفنية مع: IEC 60044-2
IEC 61869-1 & 3
3.Specification:
| بند | تخصيص | وحدة | البيانات |
| 1 | أم | كيلو فولت | 12 |
| 2 | تصنيف مستوى العزل | كيلو فولت | 12/28/75 |
| 3 | الفولطية الأولية تقييمه | الخامس | 11000√3 |
| 4 | تصنيف الجهد الثانوي | الخامس | 110√3 أو 220√3 |
| نموذج | الفولطية الأولية تقييمه (كيلو فولت) | تصنيف الجهد الثانوي (كيلو فولت) | الجمع بين فئات الدقة | الإخراج المقدر (VA) | الحد من الانتاج الحراري (VA) | BIL (كيلو فولت) |
| JDZX30-12B | 11 / √3 | 0.11 / √3 | 0.2 | 20 | 300 | 12/28/75 |
| 0.5 | 50 | |||||
| 1 | 80 | |||||
| 0.11 / √3 / 0.11 / 3 | 0.2 / 6P (3P) | 20/100 | 150 | |||
| 0.5 / 6P (3P) | 50/100 |
ملاحظة: يمكن تصميم مواصفات أخرى حسب الطلب.

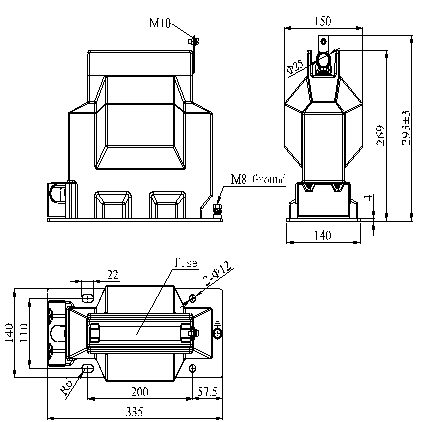

رسم المخطط التفصيلي: وحدة / ملم
