تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم: | محول تيار LV | تكرر: | 50/60HZ |
---|---|---|---|
اساسي: | KEMA , SGS ، TUV ، CE | صحة: | 0.5 |
نسبة التقييم الحالية: | 50-600 / 5 | موقع التركيب: | داخلي |
تسليط الضوء: | نوع المحولات الحالية busbar,المحولات الحالية جلبة |

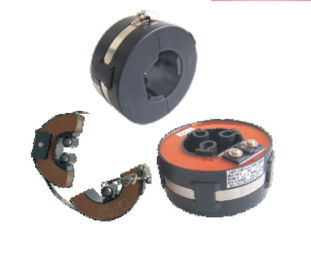

الحلقة الرئيسية الوحدة النمطية C-GIS LV محول تيار سبليت الأساسية المشبك على نوع
1. مقدمة المنتج:
جودة عالية راتنجات الايبوكسي تصب في تأجيج الحلقة البلاستيكية تم اعتماد Doss الجحيم في اثنين من سبيكة معدنية cirque half والملفات الثانوية. لديها العديد من المزايا ، بما في ذلك الحجم الصغير والمكعبات ، وخفيفة الوزن ، والاستغناء عن الصيانة. إنه مناسب بشكل خاص ليتم تثبيته على الكوابل الواردة / الصادرة من المفاتيح الكهربائية ذات التوتر العالي ، ويطوق نصف محوِّل المحول الحالي كابل الطور المنفصل بإحكام وموحدة. لديها اثنين من أشكال التكوين من نسبة واحدة ونسب مزدوجة واثنين من أساليب التثبيت من حزام من البلاستيك وحزام الفولاذ المقاوم للصدأ ، وينطبق على جميع الكابلات 35 ملم 2 -500mm 2 و 12 kV.
2. البيانات الفنية:
1. التيار الثانوي تقييمه: 5A ، 1A
2. تردد الجهد تحمل الجهد: 3kV
3. تردد مقدر : 50/60 هرتز
4. موقع التثبيت: داخلي
5. المعيار التقني: IEC60044-1 (IEC61869-1 & 2)
3. المواصفات
نوع | LMZK1-11C | LMZK1-11P | LMZK1-11CP | |||||||
غرض | قياس المحولات الحالية | حماية المحولات الحالية | مزدوج محول التيار المتعرج | |||||||
نسبة | فئة الدقة والعبء المقدر (VA) | فئة الدقة والعبء المقدر (VA) | فئة الدقة والعبء المقدر (VA) | |||||||
0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
50/5 | 2.5 | |||||||||
75/5 | 2.5 | 1.5 | ||||||||
100/5 | 2.5 | 2.5 | ||||||||
150/5 | 2.5 | 1.5 | 3.75 | |||||||
200/5 | 2.5 | 5 | 2.5 | 5 | ||||||
300/5 | 2.5 | 5 | 1.5 | 2.5 | 5 | 2.5 | 1.5 | |||
400/5 | 5 | 5 | 1.5 | 2.5 | 5 | 2.5 | 2.5 | |||
500/5 | 5 | 5 | 2.5 | 3.75 | 7.5 | 2.5 | 2.5 | |||
600/5 | 5 | 5 | 2.5 | 5 | 10 | 2.5 | 2.5 |
نوع | LMZK2-11C | LMZK2-11P | LMZK2-11CP | |||||||
غرض | قياس المحولات الحالية | حماية المحولات الحالية | مزدوج محول التيار المتعرج | |||||||
نسبة | فئة الدقة والعبء المقدر (VA) | فئة الدقة والعبء المقدر (VA) | فئة الدقة والعبء المقدر (VA) | |||||||
0.2 | 0.5 | 1 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
50/5 | 2.5 | 2.5 | ||||||||
75/5 | 2.5 | 2.5 | 2 | 1.5 | ||||||
100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | ||||
150/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | ||||
200/5 | 3.75 | 7.5 | 3.75 | 7.5 | 3.75 | 2.5 | ||||
300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 | 2.5 | 5 | |
400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 | 2.5 | 5 | |
500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | |
600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 |
5. P hots
