مكان المنشأ: | الصين |
اسم العلامة التجارية: | Chuangyin |
إصدار الشهادات: | Type test report |
رقم الموديل: | CYSESH-YH5WZ-17/45 |
الحد الأدنى لكمية: | 1 |
---|---|
الأسعار: | negotiable |
تفاصيل التغليف: | التعبئة كرتون لمجموعات واحدة ، مجموعة واحدة بما في ذلك ثلاث قطع مع المكونات |
وقت التسليم: | في غضون 7 أيام |
شروط الدفع: | L/C, T/T, ويسترن يونيون, MoneyGram |
القدرة على العرض: | 1000pcs/Week |
الجهد الطبقي: | 15KV | اللون: | أسود |
---|---|---|---|
استخدم: | لحماية الجهاز ، بما في ذلك المحولات ومعدات المفاتيح والكابلات والملحقات | 인쇄되지 않은مواد: | غطاء صلب |
صواعق الطفرة: | شحم سيليكون | مفتاح ربط: | تعليمات التثبيت |
تسليط الضوء: | موصل توصيل,موصل مستقيم |

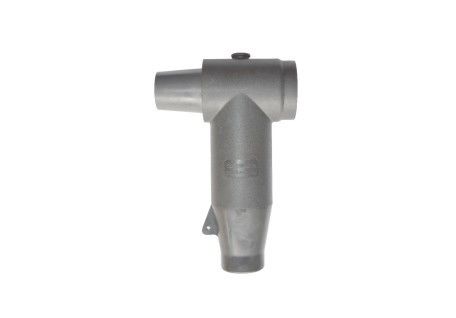

CYSESH-YH5WZ-17/45 630A 15kv صواعق فصل التوصيل وصلات سوداء المكونات العازلة
جهاز Chuangyin® Surge Arrester قابل للتطبيق على نطاق واسع لحماية الجهاز ، بما في ذلك المحولات ، معدات القواطع ، الكبل والملحقات من الطفرات ذات الجهد العالي الناتجة عن الصواعق أو التبديل. انها الاصحاب مع موصل تي في شبكة الطاقة 630A.
الواجهة مصممة للتوافق مع EN 50180 / EN 50181 630 A نوع واجهة C ، IEC 60099.4 ، GB 11032 إلخ.
معلومات تقنية
بند | المعلمات | |||||
معادن (Zn) صواعق الأوكسيد المقاوم (MOA) | YH5WZ-10/27 | YH5WS-10/30 | YH5WS-13/36 | YH5WZ-17/45 | YH5WS-17/50 | |
النظام الاسمي للجهد (kV) | 6 | 6 | 10 | 15 | 15 | |
ماكس. فئة الجهد (U m ) (kV) | 10 | 10 | 13 | 17 | 17 | |
ماكس. جهد التشغيل المستمر (kV) | ثمانية | ثمانية | 10.4 | 13.6 | 13.6 | |
جهد التيار المستمر 1mA (kV) | ≥14.4 | ≥15.0 | ≥19.3 | ≥24 | ≥25 | |
0.75U من DC 1mA تسرب الحالية (μA) | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | |
جهد البرق الناتج عن البرق (kV) | ≤27.0 | ≤30.0 | ≤36.0 | ≤45.0 | ≤50.0 | |
الجهد الحالي المتبقي الحاد (kV) | ≤31.0 | ≤34.6 | ≤41.3 | ≤51.8 | ≤57.5 | |
تبديل الجهد المتبقي الدافع (kV) | ≤23.0 | ≤25.6 | ≤30.7 | ≤35 | ≤42.5 | |
مدة الصدفة الحالية طويلة تحمل (a) | 150 | 75 | 150 | 100 | 100 | |
ارتفاع الاندفاع الحالي يتحمل (ka) | 65 | 65 | 65 | 65 | 65 | |
5 دقيقة EPDM العزل السكن الصمود (kV) | 39 | 39 | 39 | 39 | 39 | |
محتويات المجموعة
صواعق الطفرة | شحم سيليكون |
عشيق | مساحات |
ربط رود | شرائط Exhuast |
مفتاح الربط | تعليمات التثبيت |
طلب التعليمات
المنتج | رقم القطعة |
17 / 45kV Surge Arrester | CYSESH-YH5WZ-17/45 |
17 / 50kV Surge Arrester | CYSESH-YH5WS-17/50 |
17 / 50kV Surge Arrester | CYSESH-YH5WS-13/36 |
10 / 30kV Surge Arrester | CYSESH-YH5WS-10/30 |
10 / 27kV Surge Arrester | CYSESH-YH5WZ-10/27 |
