| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Chuangyin |
| رقم الموديل: | JLSZXW6-12 (PMY6-12) |
| تفاصيل التغليف: | إطار خشبي وفيلم مطاطي |
|---|---|
| وقت التسليم: | 25-35 يوم عمل |
| تسليط الضوء: | محول قياس الكابل الأساسي 24KV,محول قياس الكابل الأساسي PMY6-12,محول القياس المثبت على الوسادة |
||
|---|---|---|---|
أولا موجز

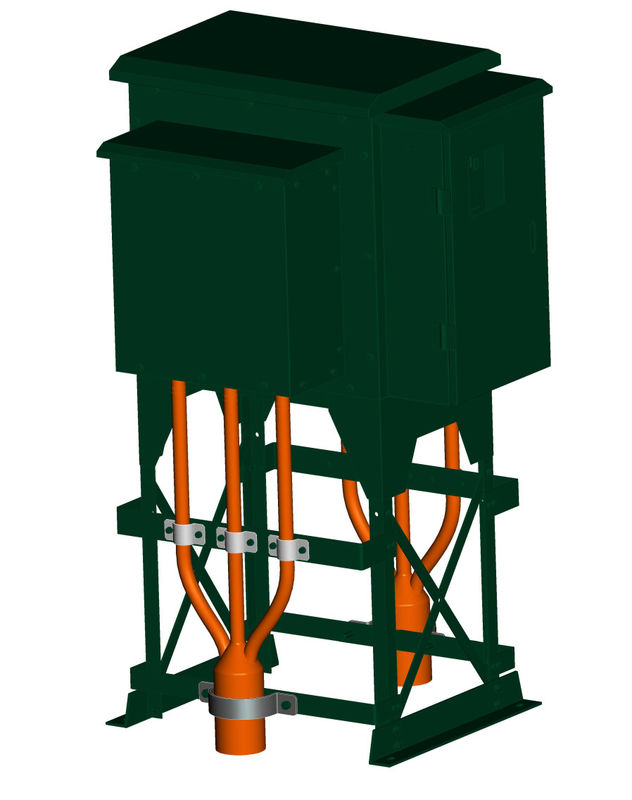

1.1 الاسم والطراز: وحدة قياس مثبتة على وسادة 12kV PMY6-12 ، محول مشترك JLSZXW6-12
1.2 الوصف
وحدة القياس هذه للتركيب الخارجي ، في نظام توزيع الطاقة حتى 12 كيلو فولت (U.م) للقياس والقياس ، مع محول مركب ثلاثي الأطوار مجمّع في المصنع من CT ، VT بالداخل.طريقة توصيل محولات الجهد ثلاثية الطور YY star ، والمحول الحالي اختياري ، على سبيل المثال.على مرحلتين CT ، ثلاث مراحل CT.نوع اللوحة مكسو بالمعدن ، مصنوع من الفولاذ المجلفن ، الفولاذ المقاوم للصدأ ، أو سبائك الألومنيوم.تم طلاء سطح الغلاف بطبقة حماية ملونة ومقاومة للتآكل الحمضي والقلوي ، والأشعة فوق البنفسجية.يتم تطبيقه على توصيل الكابلات الأرضية الخارجية بنظام الطاقة الخاص بشركة المرافق.تحتوي وحدة القياس على جزأين ، بما في ذلك حجرة الجهد المنخفض المجمعة في المصنع لمقياس الطاقة ، وكتلة محطة اختبار للمحولات المدمجة.يمكن للعملاء النهائيين تركيب عداد طاقة مناسب في المقصورة.
1.3 البيانات الكهربائية
| لا. | بند | الوحدات | تخصيص |
|
|
أعلى جهد ل
|
كيلو فولت | 12 |
|
|
تردد مصنف | هرتز | 50 أو 60 أو 50/60 |
|
|
الدافع البرق تقييمه
|
كيلو فولت | 75 ، 95 |
|
|
تصنيف تردد الطاقة
|
كيلو فولت | 28 |
|
|
تصنيف تردد الطاقة
|
كيلو فولت | 3 |
|
|
عدد CTs و VTs | جهاز كمبيوتر شخصى | 3VT + 3CT أو 2CT + 3VT |
|
|
اساسي | / | إيك 61869-1: 2007 |IEC 61869-2: 2012 IEC 61869-3: 2011 |IEC 61869-4: 2013 |
II.تطبيق
يمكن لوحدة القياس الأولية المثبتة على الوسادة أن تلبي أحدث المعايير محليًا وعالميًا.إنه متصل بكابل ثلاثي الأطوار لشبكة توزيع الطاقة لإدارة قياس الطاقة ونظام التشغيل الآلي ، للحصول على قياس أولي أكثر دقة.وبالتالي ، ستقوم شركة المرافق بحساب فقدان الطاقة بشكل أكثر فعالية وزيادة الإيرادات
ثالثا.ميزات
1. تتكون وحدة القياس من 4 أقسام ، بما في ذلك حجرة إدخال الكابلات ، وحجرة خروج الكابلات ، وحجرة المحولات المدمجة ذات الجهد المتوسط ، ومقصورة عداد الطاقة.تتيح بنية الأقدام القابلة للتعديل (الإطار الداعم) لوحدة القياس هذه عدم التأثر بالظروف الجوية ، مثل الرياح / الفيضانات / الثلج.تصميم مثبت على الوسادة الخارجية مريح وسريع ؛
2. تم تجميع وحدة القياس في المصنع كوحدة كاملة ، ومستشعر فتح الباب للتشغيل الآمن ، وقفل قابل للغلق للكهرباء المضادة للسرقة وفتح غير مرغوب فيه ؛
3. حاوية مصنوعة من الفولاذ المقاوم للصدأ أو مادة معادلة ، مثل الفولاذ منخفض الكربون.تصميم محكم الإغلاق مقاوم للماء.قوة طلاء السطح المغلق هي طبقة مضادة للتآكل ، لمقاومة التآكل الحمضي والقلوي ، والأشعة فوق البنفسجية ؛
4. النوع المقاوم للمس ، المحولات المدمجة ذات الجهد المتوسط مغلفة في صب راتنجات الايبوكسي مع طلاء معدني.لا حاجة لعزل بين المحولات المدمجة والمقصورة.يحتاج وعاء التصميم المدمج هذا فقط إلى 1/2 مساحة مقارنة بوحدة القياس المعزولة بالهواء.لا زيت ولا تحتاج إلى صيانة وتشغيل آمن وصديق للبيئة ؛
5. البطانة الجانبية الأولية المتصلة من خلال مجموعة من موصل Tee القابل للفصل ، والذي يتوافق مع IEC 50810 / IEC 50181 الواجهة C ، أو A ، B.
رابعا.معلومات تقنية
مواصفات المحولات الحالية
| لا | بند | تخصيص |
|
|
التصنيف الحالي الأساسي | 5A حتى 600A |
|
|
التصنيف الثانوي الحالي | 5 أ ، 1 أ |
|
|
التيار الحراري المستمر المقدر | 120٪ ، 125٪ ، 150٪ ، 200٪ إلخ. |
|
|
تيار الوقت القصير المقدر (Ith) (حراري 1 ثانية) | 80xIpr ، 100xIpr |
|
|
التيار الديناميكي المقدر (Idyn) | 2.5xIth |
|
|
الإخراج المقدر (VA) | 12.5 ، 15 ، 20 |
|
|
فئة الدقة | 0.2S ، 0.2 ، 0.5S ، 0.5 ، 1 قياس |
|
|
عامل أمان الأداة (FS) | 5 ، 10 |
|
|
المعايير المعتمدة | IEC: 61869-1 & 2 |
| لا | بند | تخصيص |
|
|
الفولطية الأولية المقدرة (V) | 10000/3 ، 11000/3 |
|
|
الفولطية الثانوية المقدرة (V) | 100 / √3 ، 110/3 |
|
|
عامل الجهد المقدر |
1.2 / مستمر 1.5 / 30 ثانية ، 1.9 / 30 ثانية ، 1.9 / 8 ساعات |
|
|
اتصال قياسي | YY (اتصال نجمة) |
|
|
الإخراج المقدر (VA) | 15 ، 20 ، 25 ، 30 ، 50 ، 75 |
|
|
فئة الدقة | 0.2 ، 0.5 ، 1 ، 3 قياس |
|
|
العبء الحراري (VA) | 300 ، 400 |
|
|
المعايير المعتمدة | IEC: 61869-1 & 3 |
المواصفات الأخرى متوفرة حسب طلبات العملاء
V. الرسم الأبعاد والأسلاك
رسم الأبعاد
الأسلاك
السادس.متطلبات خاصة
المواصفات الأخرى متوفرة حسب طلبات العملاء.
