| مكان المنشأ: | شنتشن |
| اسم العلامة التجارية: | Chuangyin |
| إصدار الشهادات: | Kema,CE,SGS,TUV |
| رقم الموديل: | JSZW 2A-12R |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | التعبئة كرتون لمجموعات واحدة ، مجموعة واحدة بما في ذلك ثلاث قطع مع المكونات |
| وقت التسليم: | في غضون 7 أيام |
| شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
| القدرة على العرض: | 36000،00pcs في السنة |
| اكتب: | راتينج مبكسد | ميزة: | Maitenance الحرة |
|---|---|---|---|
| بناء: | كامل المغلقة | الفولطية الأولية تقييمه: | 11 / √3 |
| تصنيف مستوى العزل: | 12/28 / 75KV | ||
| تسليط الضوء: | محولات جهد متوسط ,محول جهد أحادي الطور |
||

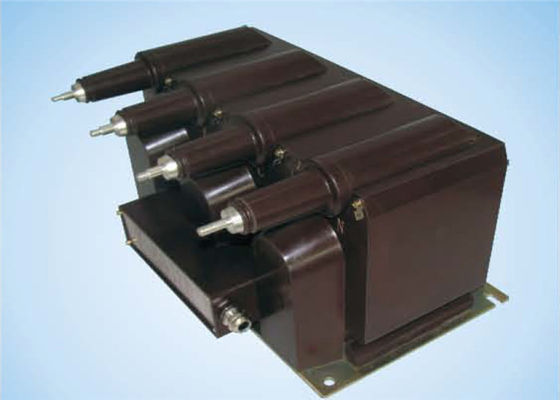

JSZW 2A-12R MV الجهد محول 12KV ثلاث مراحل الجهد محول عالية الموثوقية
1. المنتج مقدمة:
محولات الجهد مع هيكل العزل المصبوب المغلق بالكامل ، والملفات الأولية والثانوية والنواة الحلقية المغلفة في جسم الصب الإيبوكسي ، وذلك باستخدام قابس من نوع الكوع لزيادة المسافة الخارجية للعزل ومقاومة التلطيف وأداء الرطوبة. يتم إستخدامه داخليًا لقياس الجهد والطاقة الكهربائية وترحيل الحماية في دائرة AC ثلاثية الطور مع تردد 50 هرتز أو 60 هرتز وأعلى جهد للمعدات 12M
ويتفق المخروط الرئيسي مع الشكل 7 من IEEE 386-2006.
معلومات تقنية
1. موقع التثبيت: داخلي
2. تردد مقدر: 50/60 هرتز
3. عامل قدرة التحميل: coscD = 0.8 (متخلف)
4. اتفاقيات المعايير الفنية مع: IEC 60044-2
IEC 61869-1 & 3
تخصيص:
| بند | تخصيص | وحدة | البيانات |
| 1 | أم | كيلو فولت | 12 |
| 2 | تصنيف مستوى العزل | كيلو فولت | 12/28/75 |
| اكتب | تقييمه الابتدائي الجهد (kv) | تقدير الجهد الثانوي (kV) | الجمع بين فئات الدقة | الإخراج المقدر (VA) | الحد الحراري الحالي (VA) | مستوى العزل المقدر (kV) |
| JSZW 12-12R | 11 / √3 | 0.11 / √3 / 0.11 / 3 | 0.2 / 6P | 25 | 1200 | 12/28/75 |
| 0.5 / 6P | 50 | |||||
| 1 / 6P | 80 | |||||
0.11√3 / 0.11√3 / 0.11 / 3 | 0.2 / 0.2 / 6P | 10/10 | ||||
| 0.2 / 0.5 / 6P | 30/45/100 | |||||
| 0.5 / 0.5 / 6P | ||||||
| 90/90/100 | 900/900 |
ملاحظات: عند الطلب يسعدنا أن نقدم المحولات وفقا لمعايير أخرى أو مع المواصفات الفنية غير القياسية.
الرسم الخارجي
