مكان المنشأ: | شنتشن |
اسم العلامة التجارية: | Chuangyin |
إصدار الشهادات: | Kema,CE,SGS,TUV |
رقم الموديل: | JDZX16-12R |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | negotiable |
تفاصيل التغليف: | التعبئة كرتون لمجموعات واحدة ، مجموعة واحدة بما في ذلك ثلاث قطع مع المكونات |
شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
القدرة على العرض: | 36000،00pcs في السنة |
مستوى العزل المقدر: | 12 كيلو فولت | Ustage: | تبديل مجلس الوزراء |
---|---|---|---|
اكتب: | JDZX 8-12R | الفولطية الأولية تقييمه: | 11 / √3 |
인쇄되지 않은مواد: | راتينج مبكسد | تكرر: | 50/60HZ |
تسليط الضوء: | محول جهد متوسط ,محول جهد متوسط الجهد |

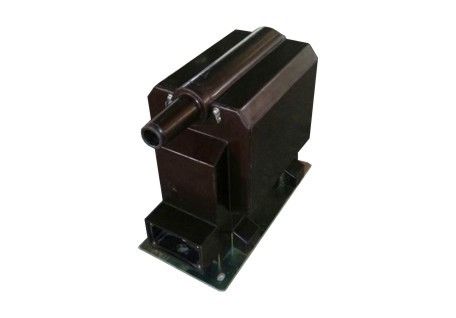

JDZX16-12R 12kV داخلي أحادي الطور محول الجهد الجهد المحولات المحولات
1. المنتج مقدمة:
يتم استخدام صب راتنجات الإيبوكسي والبناء المغلق بالكامل ، ويستخدم مفتاح التبديل الداخلي لقياس الجهد والطاقة الكهربائية وترحيل الحماية في دائرة AC أحادية الطور أو ثلاث مراحل بالتردد 50 هرتز أو 60 هرتز وأعلى جهد للمعدات 12 كيلو فولت.
يعتمد قلب الحديد على ألواح الصلب السليكونية المدلفنة على البارد. تم إخراج خط الجهد العالي الخارج من الملف الأولي من أعلى المنتج ؛ تم جلب خط المنتهية ولايته من متعرج الثانوية بها
من الجانب المستعرض للمنتج.
ويتفق المخروط الرئيسي مع الشكل 7 من IEEE 386-2006.
شروط الاستخدام
J: محول الجهد
د: مرحلة واحدة
Z: صب العزل
X: لف الجهد المتبقي
18: تصميم رقم
12: الفولطية المقدرة
R: مع الصمامات للحماية
1. الفولطية الأولية تقييمه: 20 / or3or 15 / √3 الخ
2. الاتفاقيات الفنية القياسية مع IEC 60044-2: 2003 الجزء 2 محولات الصك - الجزء الثاني: محولات الجهد الحثي
اكتب | تقييمه الابتدائي الجهد (kv) | تقدير الجهد الثانوي (kV) | الجمع بين فئات الدقة | الإخراج المقدر (VA) | الحد الحراري الحالي (VA) | مستوى العزل المقدر (kV) |
JDZX18-12R | 15 / √3 20 / √3 22 / √3 | 0.1 / √3 0.11 / √3 | 0.2 | 30 | 300 | 17.5 / 38/95 24/50/125 |
0.5 | 50 | |||||
1 | 80 | |||||
0.1 / √3 / 0.1 / 3 0.11 / √3 / 0.11 / 3 | 0.2 / 6P (3P) | 15/50 | 300 | |||
0.5 / 6P (3P) | 30/50 | |||||
0.5 / 0.5 / 6P (3P) | 50/50/150 |
ملاحظات: عند الطلب يسعدنا أن نقدم المحولات وفقا لمعايير أخرى أو مع المواصفات الفنية غير القياسية.
