| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Shenzhen Chuangyin Co.,Ltd. |
| إصدار الشهادات: | Type test report |
| رقم الموديل: | CY-RCT01 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| تفاصيل التغليف: | الكرتون / الخشب الرقائقي |
| اكتب: | مفصل مرفق الكوع | الجهد االكهربى: | 15KV / 24KV / 35KV |
|---|---|---|---|
| تسليط الضوء: | موصل توصيل,موصل مستقيم |
||
نحن مصنع لفصل موصل الكوع
250A سلسلة IEC

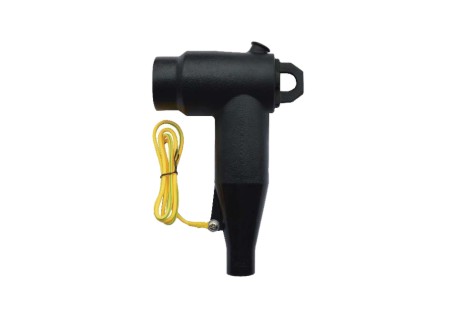

250A ، 15kV و 24kV فئة الكوع الموصل
الوضعية:
إن موصل الكوع القابل للفصل Chuangyin® قابل للتطبيق على نطاق واسع لتوصيل كابل XPLE بالمعدات ، بما في ذلك المحولات والمفاتيح الكهربائية في شبكة طاقة 250 A.
قسم الكابل: من 25 إلى 120 ملم 2
تصنيف الجهد: 6/10 (12) كيلو فولت ، 6.35 / 11 (12) كيلو فولت ، 8.7 / 15 (17.5) كيلو فولت ، 12/20 (24) كيلو فولت ، 12.7 / 22 (24) كيلو فولت
الواجهة مصممة للتوافق مع EN 50180 / EN 50181 250 A نوع السطح A و HD 629.1 ، IEC 60502.4 ، GB / T 12706.4 إلخ.
ميزات:
مصنوعة من المطاط EPDM ذات جودة عالية
محمية بالكامل وغاطسة
تصميم مضغوط
فئة الجهد الكهربائي: 15 كيلو فولت ، 24 كيلو فولت
اختبار 100 ٪ من المصنع
طبقًا لـ HD 629.1 ، IEC 60502.4

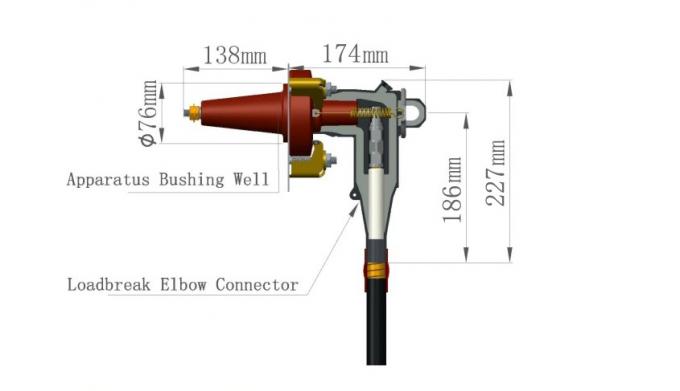

اعمال بناء:
1. دقق
2. شبه موصل إدراج
3. الطبقة العازلة
4. تشغيل العين
5. مخروط الإجهاد
6. مدخل كابل
7. التأريض تبويب
8. شبه الدرع
9. العروة
معلومات تقنية:
| بند | المعلمات | |
| فئة الجهد | 15 كيلو فولت | 24 كيلو فولت |
| التصنيف الحالي | 250 أ | 250 أ |
| AC تحمل الجهد 5 دقائق | 39 كيلو فولت | 54 كيلو فولت |
| DC تحمل الجهد 15 دقيقة | 35 كيلو فولت | 48 كيلو فولت |
| التفريغ الجزئي | 15 kV، ≤10 pC | 20 كيلو فولت ، ≤10 pC |
| BIL | 95 كيلو فولت | 125 كيلو فولت |
| تيار حراري | 10 كيلو فولت ، 0.8 ثانية | 10 كيلو فولت ، 0.8 ثانية |
| تيار ديناميكي | 20 kA، 10 ms | 20 kA، 10 ms |
| قسم الكابل | 25-120 ملم 2 | 35-120 ملم 2 |
| نوع الواجهة | ا | ا |
محتويات المجموعة:
رابط الكوع
مقبض
مسبار
جمعية الكفالة
مفتاح الربط
الشريط PVC
ساند بار
شحم سيليكون
مساحات
شريط
تعليمات التثبيت
تعليمات الطلب:
| رقم القطعة | قسم الكابل (ملم مربع) | قطر فوق العزل (مم) | الشفرة |
| CYSESZT 15 / 250-25 | 25 | 16،3-17،8 | ا |
| CYSESZT 15 / 250-35-50 | 35-50 | 17-20 | ب |
| CYSESZT 15 / 250-70-95 | 70-95 | 20-23،1 | C |
| CYSESZT 15 / 250-120 | 120 | 23-24،6 | د |
| CYSESZT 24 / 250-35-50 | 35-50 | 19-22 | ا |
| CYSESZT 24 / 250-70-95 | 70-95 | 22-25،1 | ب |
| CYSESZT 24 / 250-120 | 120 | 25-26،6 | C |
R emarks:
عند الطلب يسعدنا أن نقدم المحولات وفقا لمعايير أخرى أو مع المواصفات الفنية غير القياسية.
الجودة هي ضمان ، سعر معقول ، مرحبا بكم في النظام ، طلب أو الوكيل.
والجدير بالذكر:
لدينا مصنع المنتجات كتالوج على النحو التالي:
محول الصك I. (نوع الايبوكسي الراتنج ، upto72.5kV)
أنا. LV & MV تيار / محول الجهد
ثانيا. محول الصك الإلكترونية / LPIT / الاستشعار سبليت الأساسية محول / روجوسكي لفائف
ثالثا. سبليت الأساسية محول الحالي / Rogowski لفائف
II. ملحقات الكابلات (EPDM ، upto42kV)
أنا. موصل منفصل IEC / IEEE
ثانيا. نظام اتصال Busbar
ثالثا. مكونات عزل المفاتيح الكهربائية
د. اكسسوارات الباردة الباردة يتقلص
شكر!
مرحبا بكم في Chuangyin (CY)!
نأمل وقت تسوق لطيف!
اتصل شخص: Mr. Dieky Lin
الهاتف :: +86 138 2379 0397
الفاكس: 86-0755-8600-0614
